Применение
Размеры с лицевой стороны: ANSI B16.10
Размеры со стороны фланца :ANSI B16.5
Размеры при сварке встык: ANSI B16.25
Проектирование и производство：API 602
Испытание давлением：API 598
Материалы: A105, F304, F304L, F316, F316L, LF1, LF2, LF3, LF9, F51, F53, F11, F22, и т.д.
Описание
маркер

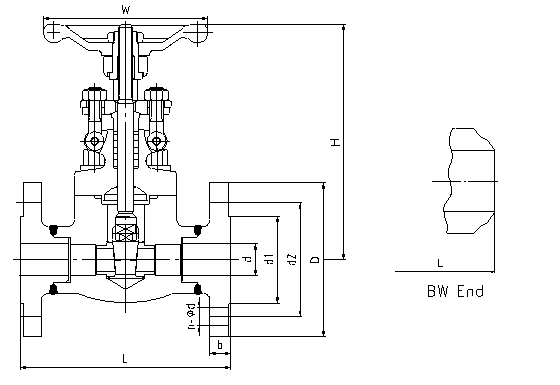

150Lb API кованые стальные задвижки
| NPS | in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| d | mm | 13 | 19 | 25 | 32 | 38 | 51 |
| L(RF) | mm | 108 | 117 | 127 | 140 | 165 | 178 |
| L(BW) | mm | 108 | 117 | 127 | 140 | 165 | 216 |
| d1 | mm | 35 | 43 | 51 | 64 | 73 | 92 |
| d2 | mm | 60.5 | 70 | 79.5 | 89 | 98.5 | 120.5 |
| D | mm | 89 | 98 | 108 | 117 | 127 | 152 |
| b | mm | 11 | 12 | 12 | 13 | 15 | 16 |
| n-Фd | mm | 4-16 | 4-16 | 4-16 | 4-16 | 4-16 | 4-19 |
| H | mm | 195 | 210 | 240 | 300 | 395 | 400 |
| W | mm | 120 | 120 | 140 | 180 | 200 | 200 |

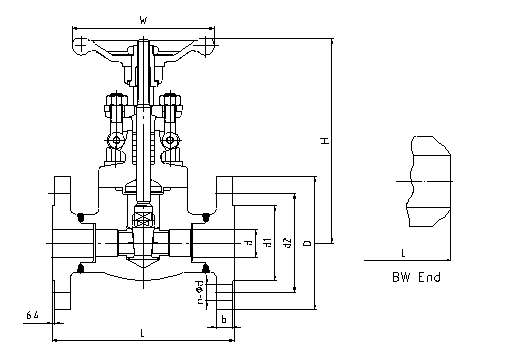

300Lb API кованые стальные задвижки
| NPS | in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| d | mm | 13 | 19 | 25 | 32 | 38 | 51 |
| L(RF) | mm | 140 | 152 | 165 | 178 | 190 | 216 |
| L(BW) | mm | 140 | 152 | 165 | 178 | 190 | 216 |
| d1 | mm | 35 | 43 | 51 | 64 | 73 | 92 |
| d2 | mm | 66.5 | 82.5 | 89 | 98.5 | 114.5 | 127 |
| D | mm | 95 | 117 | 124 | 133 | 156 | 165 |
| b | mm | 15 | 16 | 18 | 19 | 21 | 23 |
| n-Фd | mm | 4-16 | 4-19 | 4-19 | 4-19 | 4-22 | 8-19 |
| H | mm | 198 | 215 | 245 | 306 | 400 | 420 |
| W | mm | 120 | 140 | 160 | 180 | 200 | 200 |
600Lb API кованые стальные задвижки
| NPS | in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| d | mm | 13 | 19 | 25 | 32 | 38 | 51 |
| L(RF) | mm | 165 | 190 | 216 | 229 | 241 | 292 |
| L(BW) | mm | 165 | 190 | 216 | 229 | 241 | 292 |
| d1 | mm | 35 | 43 | 51 | 64 | 73 | 92 |
| d2 | mm | 66.5 | 82.5 | 89 | 98.5 | 114.5 | 127 |
| D | mm | 95 | 118 | 124 | 133 | 156 | 165 |
| b | mm | 15 | 16 | 18 | 21 | 23 | 26 |
| n-Фd | mm | 4-16 | 4-19 | 4-19 | 4-19 | 4-22 | 8-19 |
| H | mm | 198 | 215 | 245 | 306 | 400 | 420 |
| W | mm | 120 | 140 | 160 | 180 | 200 | 200 |
API Trim NO. Таблица
|
Количество внутренних частей |
Кольцо седла или корпус |
Ворота, диск, мяч или тело |
Корень |
Количество внутренних частей |
Кольцо седла или корпус |
Ворота, диск, мяч или тело |
Корень |
|
| 01 | 13Cr | 13Cr | 13Cr | 31 | СТЕЛЛИТ | 321SS | 321SS | |
| 02 | 304SS | 304SS | 304SS | 32 | СТЕЛЛИТ | СТЕЛЛИТ | 321SS | |
| 03 | 310SS | 310SS | 310SS | 33 | 347SS | 347SS | 347SS | |
| 04 | ТВЕРДЫЙ 13Cr | ТВЕРДЫЙ 13Cr | 13Cr | 34 | СТЕЛЛИТ | 347SS | 347SS | |
| 05 | СТЕЛЛИТ | СТЕЛЛИТ | 13Cr | 35 | НИКЕЛЕВЫЙ СПЛАВ | 13Cr | 13Cr | |
| 06 | Cu-Ni | 13Cr | 13Cr | 36 | A105/ПТФЭ | A105+ЕПС | A105+ЕПС | |
| 07 | 13Cr | ТВЕРДЫЙ 13Cr | 13Cr | 37 | A105/ПТФЭ | ВЦБ+ЕПС | A105+ЕПС | |
| 08 | СТЕЛЛИТ | 13Cr | 13Cr | 38 | 13Cr/ПТФЭ | 13Cr | 13Cr | |
| 09 | Cu-Ni | Cu-Ni | Cu-Ni | 39 | 304SS/ПТФЭ | 304SS | 304SS | |
| 10 | 316SS | 316SS | 316SS | 40 | 316SS/ПТФЭ | 316SS | 316SS | |
| 11 | Cu-Ni | СТЕЛЛИТ | Cu-Ni | 41 | А105/РПТФЭ | A105+ЕПС | A105+ЕПС | |
| 12 | СТЕЛЛИТ | 316SS | 316SS | 42 | А105/РПТФЭ | ВЦБ+ЕПС | A105+ЕПС | |
| 13 | СПЛАВ 20 | СПЛАВ 20 | СПЛАВ 20 | 43 | 13Cr/РПТФЭ | 13Cr | 13Cr | |
| 14 | СТЕЛЛИТ | СПЛАВ 20 | СПЛАВ 20 | 44 | 304SS/РПТФЭ | 304SS | 304SS | |
| 15 | СТЕЛЛИТ | СТЕЛЛИТ | 304SS | 45 | 316SS/RPTFE | 316SS | 316SS | |
| 16 | СТЕЛЛИТ | СТЕЛЛИТ | 316SS | 46 | A105/НЕЙЛОН | A105+ЕПС | A105+ЕПС | |
| 17 | СТЕЛЛИТ | СТЕЛЛИТ | 347SS | 47 | A105/НЕЙЛОН | ВЦБ+ЕПС | A105+ЕПС | |
| 18 | СТЕЛЛИТ | СТЕЛЛИТ | СПЛАВ 20 | 48 | A105/НЕЙЛОН | 304SS | 304SS | |
| 19 | МОНЕЛЬ | МОНЕЛЬ | МОНЕЛЬ | 49 | A105/НЕЙЛОН | 316SS | 316SS | |
| 20 | БРОНЗА | БРОНЗА | 13Cr | 50 | 13Cr/НЕЙЛОН | 13Cr | 13Cr | |
| 21 | ХАСТЕЛОЙ Б | ХАСТЕЛОЙ Б | ХАСТЕЛОЙ Б | 51 | 304SS/НЕЙЛОН | 304SS | 304SS | |
| 22 | ХАСТЕЛОЙ С | ХАСТЕЛОЙ С | 52 | 316SS/НЕЙЛОН | 316SS | 316SS | ||
| 23 | СТЕЛЛИТ | 304SS | 304SS | 53 | А105/ПЭЭК | A105+ЕПС | A105+ЕПС | |
| 24 | 304LSS | 304LSS | 304LSS | 54 | А105/ПЭЭК | ВЦБ+ЕПС | A105+ЕПС | |
| 25 | СТЕЛЛИТ | 304LSS | 304LSS | 55 | 13Cr/ПЭЭК | 13Cr | 13Cr | |
| 26 | СТЕЛЛИТ | СТЕЛЛИТ | 304LSS | 56 | 304SS/ПЭЭК | 304SS | 304SS | |
| 27 | 316LSS | 316LSS | 316LSS | 57 | 316SS/PEEK | 316SS | 316SS | |
| 28 | СТЕЛЛИТ | 316LSS | 316LSS | |||||
| 29 | СТЕЛЛИТ | СТЕЛЛИТ | 316LSS | |||||
| 30 | 321SS | 321SS | 321SS | |||||
