Введение в потоки BSP

Для клапанов диаметром менее 2 дюймов обычно используются резьбовые соединения. Компания Sedelon производит не только резьбовые соединения NPT, но и резьбовые соединения BSP.

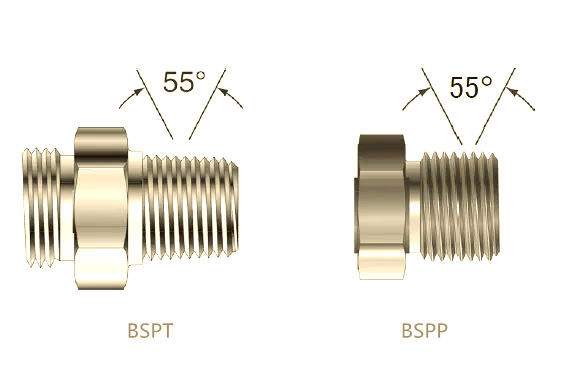

Резьба BSP возникла на основе системы стандартов резьбы, предложенной Уитвортом в XIX веке в Англии, с углом резьбы 55° и номинальными размерами, указанными в дюймах. Она является представителем британской трубной резьбы. В зависимости от способа герметизации и конструктивной формы резьба BSP в основном делится на две следующие категории:

1.BSPP (Британский стандарт параллельной прокладки труб )

Также известная как "цилиндрическая трубная резьба", как внутренняя, так и наружная резьба имеют параллельную (цилиндрическую) форму .

Угол резьбы : 55°

Способ герметизации : не зависит от самой резьбы для герметизации; требует использования внешних герметизирующих элементов, таких как уплотнительные кольца, прокладки или тефлоновая лента.

Обозначение : Обычно обозначается буквой G, например, G1/2 указывает на резьбу BSPP с номинальным диаметром 1/2 дюйма.

Области применения : Подходит для общего соединения жидкостей в условиях невысокого давления и невысокой температуры, что часто встречается в системах водоснабжения и вентиляции.

2.BSPT (Британский стандарт конусности труб)

Также известная как "коническая трубная резьба", она имеет коническую форму с наружным концом, а внутренняя резьба может быть как конической, так и параллельной.

Угол резьбы : 55°

Коэффициент конусности : 1:16 (диаметр изменяется на 1 единицу на каждые 16 единиц длины)

Метод герметизации : обеспечивает самогерметизацию за счет деформации сжатия конической поверхности резьбы, часто усиленной герметиком или лентой из ПТФЭ.

Обозначение : Используются коды серии R, такие как Rp (параллельный внутренний), Rc (конический внутренний) и R1/R2 (конический внешний).

Области применения : Широко используется в системах с высокой герметичностью, таких как водопроводы, газопроводы и нефтепроводы, особенно распространен в Европе и странах Содружества.
