Значение KV коэффициент расхода запорного клапана
2024-11-03
Значение KV (также известное как коэффициент расхода или значение CV в некоторых регионах) клапана является мерой его пропускной способности. В частности, оно представляет собой объем воды в кубических метрах в час (м³/ч), который пройдет через клапан при перепаде давления в 1 бар (100 кПа или приблизительно 14,5 фунтов на квадратный дюйм) на клапане.
Формула расчета значения KV:
Где:
Kv — коэффициент расхода клапана в кубических метрах в час (м³/ч).
Q — расход жидкости в кубических метрах в час.
ΔP — перепад давления на клапане в паскалях (Па).
Чем выше значение KV, тем больше пропускная способность клапана. Значение KV имеет решающее значение для выбора и определения размера клапанов, чтобы они могли справляться с требуемыми расходами в данной системе.
Важно отметить, что значение KV обычно определяется экспериментально для конкретного клапана в конкретных условиях. Инженеры используют это значение для сравнения различных клапанов и выбора наиболее подходящего для конкретного применения, гарантируя, что он сможет обеспечить требуемые характеристики расхода при указанных условиях давления.
В некоторых регионах, например в США, вместо «KV» используется термин «CV», и соотношение между ними составляет CV = 1,17 × KV. Выбор терминологии часто зависит от региональных или отраслевых стандартов.

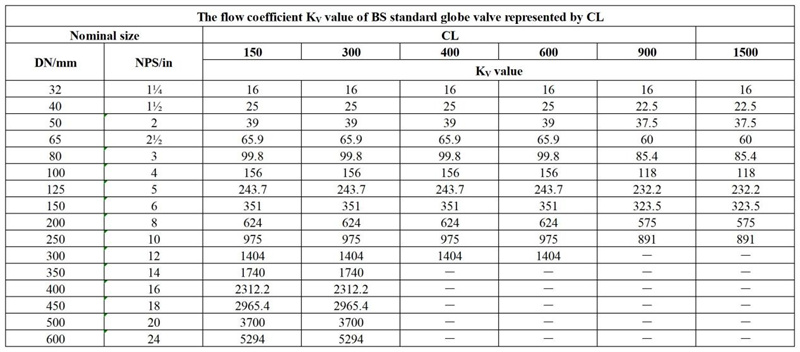

Здесь мы приведем значение коэффициента расхода KV стандартного шарового клапана BS, представленного как CL.
